Описание
Технологический процесс работы участка упаковочной линии
- Участок сборки деталей для упаковки.
- Зона сканирования и формирование оптимального размера коробки.
- Изготовление соответствующей коробки на станке для резки картона.
- Подкладка коробки под сформированные детали.
- Двукомплектовка коробки фурнитурой и вспомогательным защитным слоем.
- Закрытие и склеивание коробки вручную.

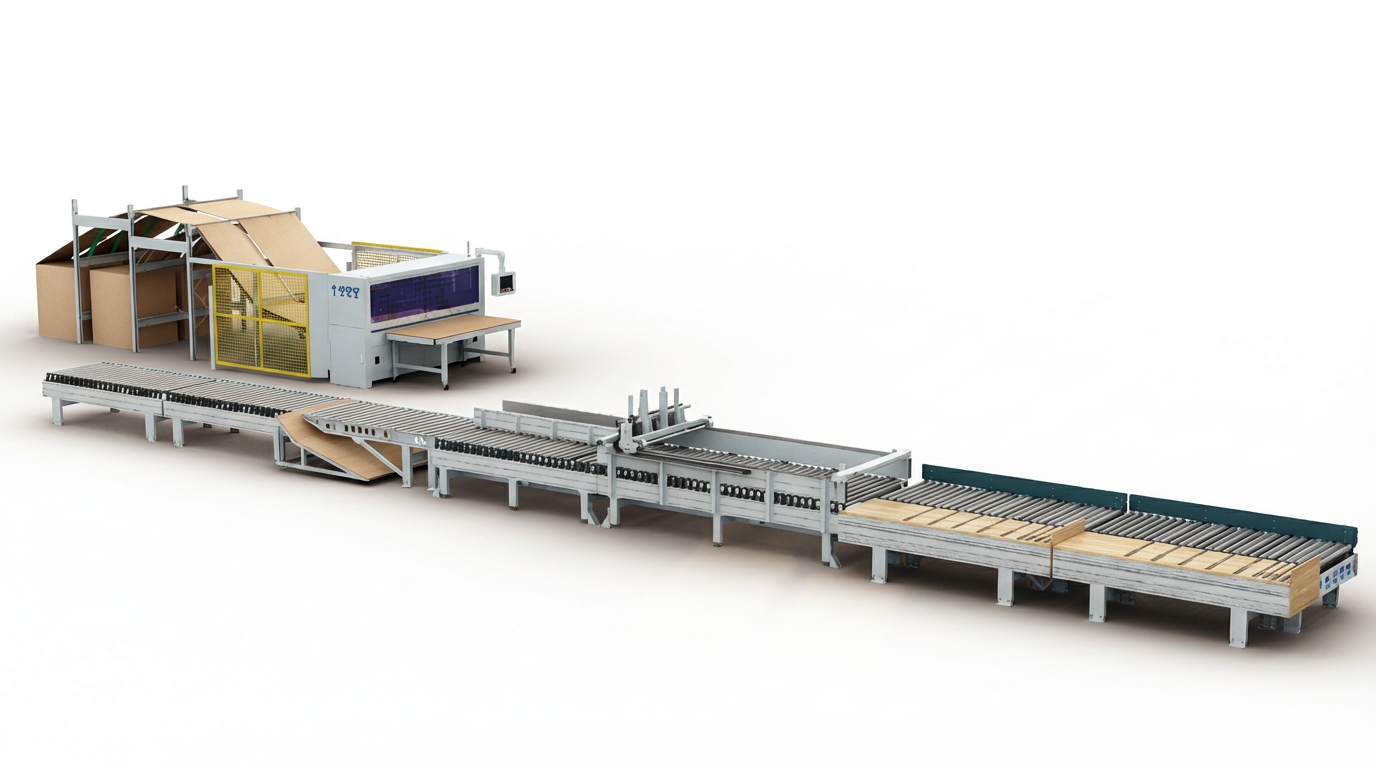

Состав упаковочной линии
- Стол для комплектования деталей – 2 шт.
- Автоматическая измерительная станция – 1 шт.
- Конвейер для укладки заготовок на картон – 1 шт.
- Конвейер для закрытия крышки картонной коробки – 2 шт.
- Станок для резки и рилевки картона – 1 шт.
Описание линии

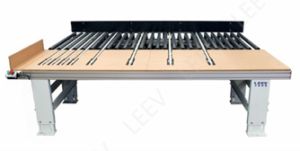

Стол для комплектования деталей. Оператор укладывает изделие в соответствии со схемой укладки непосредственно на стол, выравнивает по упорной боковой линейке, нажимает кнопку «Старт», после чего поперечные ременные транспортеры поднимают готовый пакет и отправляют его на роликовый транспортер. Модули соединены между собой, и в случае одновременной отправки продукции на линию, последний пакет остается на месте, пропуская предыдущий. В данной линии представлены 2 комплектующих стола.
Автоматическая измерительная станция. Используется для измерения габаритов деталей при упаковке. Первый механизм измеряет длину, второй — ширину и высоту. По полученным данным станок для производства коробок автоматически подбирает нужный размер.

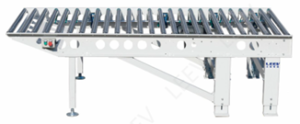

Конвейер предназначен для укладки заготовок на картон. Пакет, двигаясь по ленте, останавливается, а оператор подкладывает картонную развертку коробки и нажимает кнопку «Старт». Пакет продолжает движение и, «наезжая» на картонную развертку, без остановки перемещается дальше.

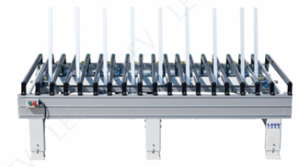

Конвейер для закрытия крышки картонной коробки служит для поднятия верхней части и сборки нижней части на скобу или клей. Подъемный механизм также двигается в поперечном направлении в зависимости от габаритов изделия. Данные о ширине этот модуль получает от измерительной станции. Коробка здесь останавливается до тех пор, пока оператор не нажмет кнопку «Старт».

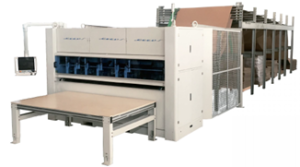

Станок для резки и рилевки картона. Изготавливает коробку по заданной программе. Оснащен автоматической системой загрузки и промышленным компьютером. Получая информацию от измерительной станции, станок сам выбирает ширину картона и запускает процесс. Устанавливается выходным столом вплотную к конвейеру подкладки.
