Описание

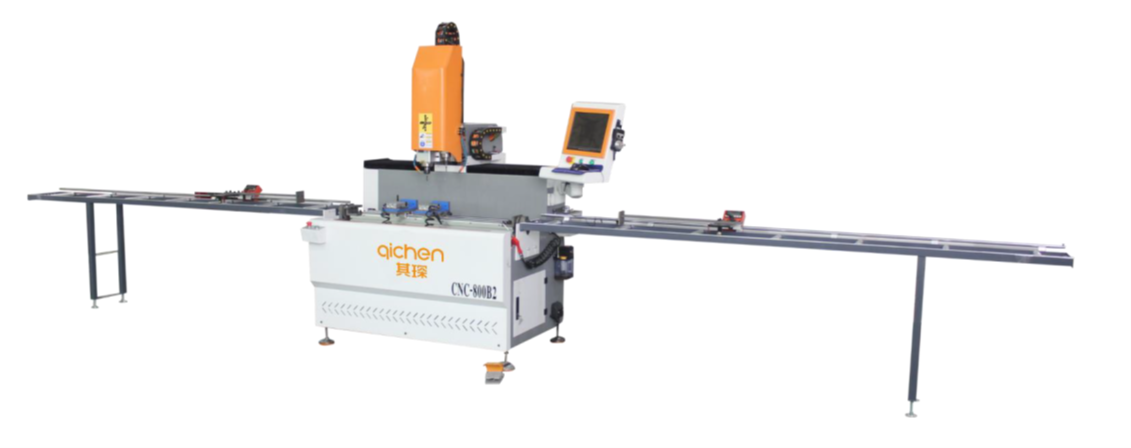

Четырехосный ЧПУ центр для фрезерования и сверления, подходит для обработки мягких металлов и материалов таких как алюминий, дерево, пластик и т.д.
Разработан для сверления и фрезерования алюминиевых профилей: автоматическое вращение стола позволяет сверлить и фрезеровать две стороны за одну установку.
Два электрошпинделя мощностью 3,5 кВт с высоким крутящим моментом обеспечивают высокую эффективность обработки.
Простая и удобная эксплуатация: оснащен стандартной графической библиотекой, позволяющей напрямую импортировать графические файлы для генерации программ обработки. Автоматическое переключение между фрезерным и сверлильным электрошпинделем повышает производительность и позволяет выполнять обработку различных типов и размеров.
Уникальная конструкция стружкодробления с стружкосборником алюминия, установленным снизу, обеспечивает чистоту рабочего места.
Двухслойное виброгасящее приспособление: облегчает обработку профилей неправильной формы, снижает вибрацию и шум, повышает стабильность.
Стандартная автоматическая система смазки направляющих и ходовых винтов, продлевающая срок службы станка.
Возможности удаленного обслуживания (техническое обслуживание, ремонт, обучение), экономия времени обслуживания, сокращение времени простоя и снижение зависимости предприятия от квалифицированных рабочих.
Технические характеристики
| Диапазон перемещение по осям X / Y / Z , мм | 800 / 350 / 300 |
| Диапазон зажима, мм | 0 — 100 |
| Главный шпиндель | 3,5 кВт + 3,5 кВт / 18.000 об/мин |
| Охлаждение шпинделя | воздушное |
| Скорость перемещения X / Y / Z, м/мин | 50 / 28 / 28 |
| Скорость перемещения при обработке, м/мин | 1 — 15 |
| Точность позиционирования X / Y / Z, мм | ±0,1 / ±0,02 / ±0,02 |
| Мощность привода по осям X / Y / Z, кВт | 0,75 / 0,75 / 0,75 |
| Мощность привода вращения стола с зажимами, кВт | 0,85 |
| Общая установленная мощность, кВт | 9,5 |
| Напряжение питания | 380 В — 3 фазы — 50 Гц |
| Жидкостное охлаждение зоны обработки, емкость бака, л | 3 |
| Расход сжатого воздуха, Нл/мин | 60 |
| Требуемое пневмоподключение, мПа | 0,6 — 0,8 |
| Габаритные размеры рабочей зоны: | |
| — длина, мм | 1700 |
| — ширина, мм | 1550 |
| — высота, мм | 2200 |
| Масса станка, кг (примерно) | 500 |
